Montaż instalacji na siewniku nabudowanym Nordstern NCS3040 4m

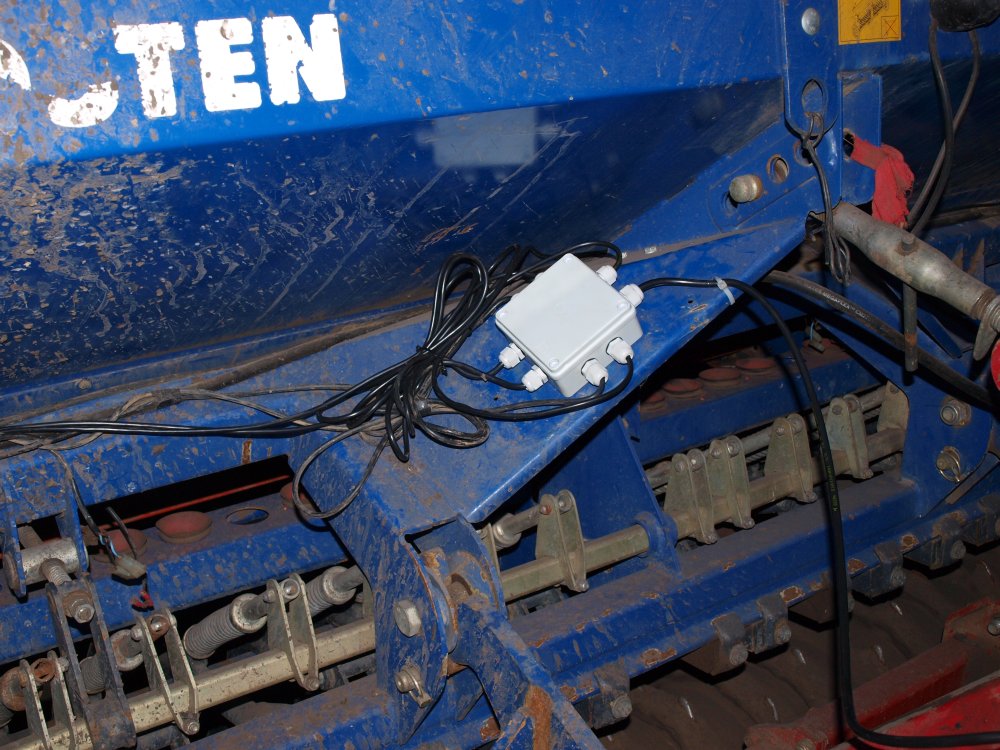

Zdjęcia przedstawiają montaż instalacji oraz czujników: prędkości i niskiego poziomu ziarna na siewniku zbożowym Nordstern NCS3040 4m.

Pierwotnie siewnik był wyposażony w sterownik, który uległ uszkodzeniu. Klient nie był w stanie sam go naprawić, nie znalazł też nikogo, kto by się tego podjął. Dlatego postanowił wyposażyć siewnik w nowy sterownik naszej produkcji ze względu na jakość, liczbę funkcji oraz dostępność serwisu w przyszłości.

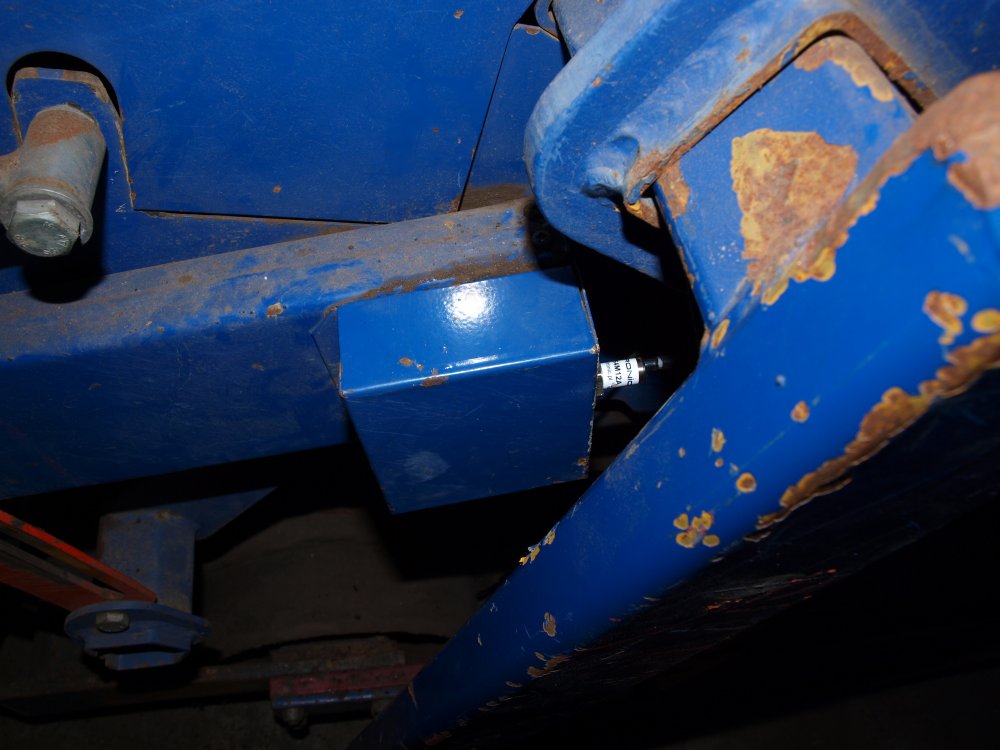

Czujnik prędkości został zamontowany na wałku pośrednim przekazującym napęd z koła ostrogowego na przekładnię łańcuchową napędzającą przekładnię główną. Jako sworzeń zębatki była zamontowana śruba M8 o takiej długości, że nie wystawała ponad nakrętkę. Czujnik ustawiono tak, aby "widział" zarówno główkę śruby jak i nakrętkę. Dało to dwa impulsy na jeden obrót wałka pośredniego.

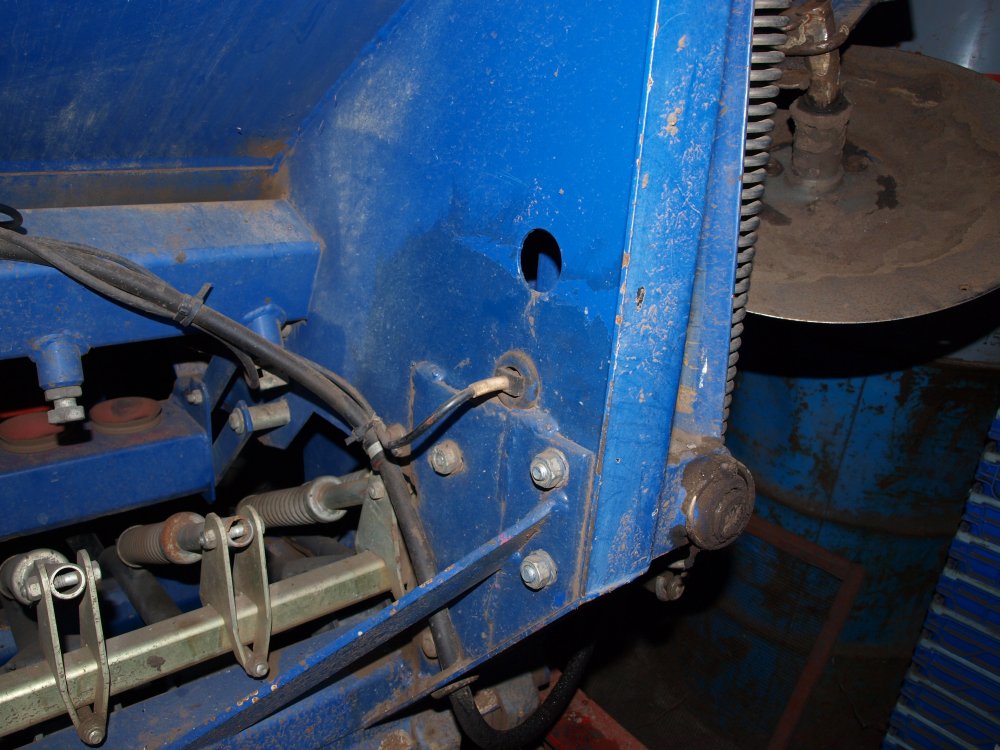

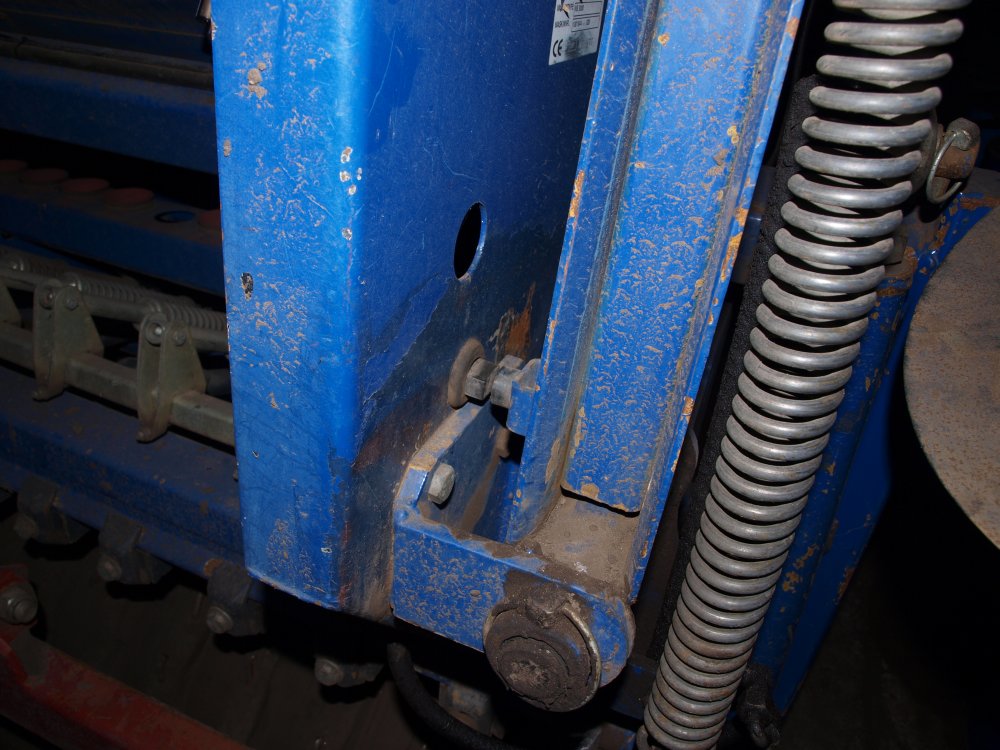

Do zliczania przejazdów zostały wykorzystane fabryczne czujniki kontaktronowe zamontowane przy znacznikach. Dają one sygnał, gdy znacznik jest podniesiony. Sterownik zlicza przejazd w momencie podniesienia znacznika.

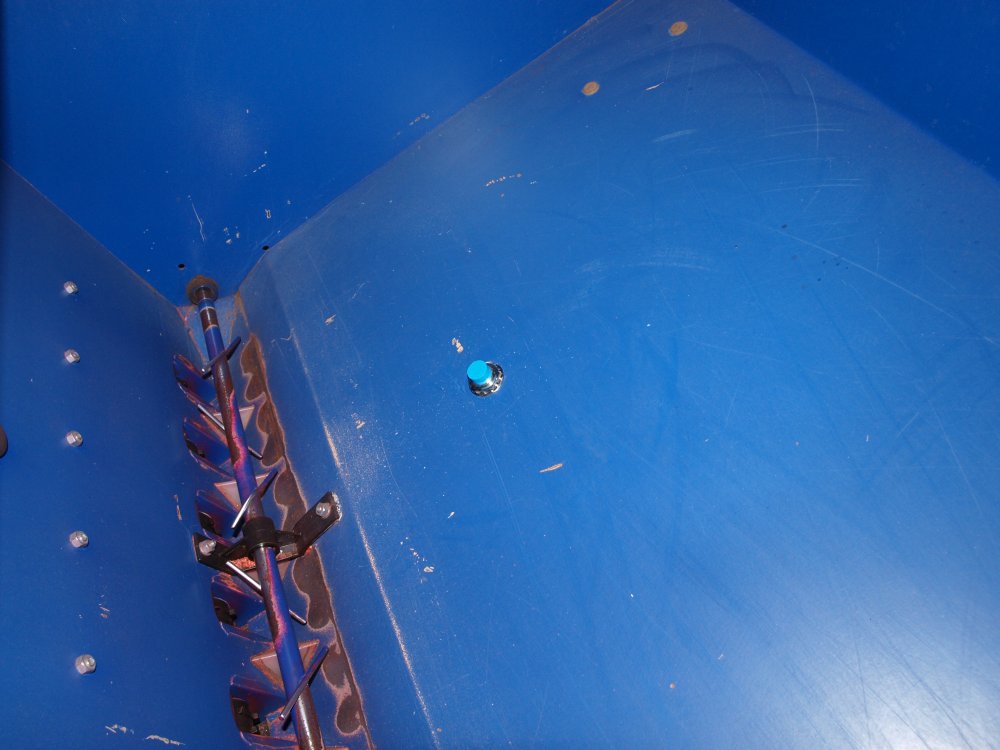

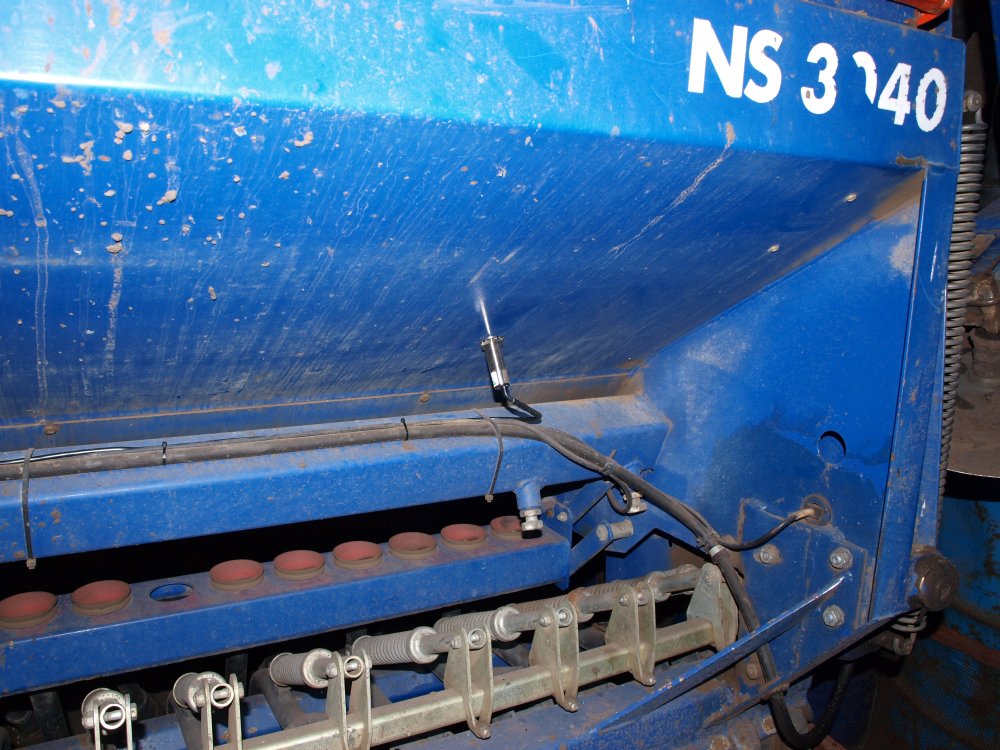

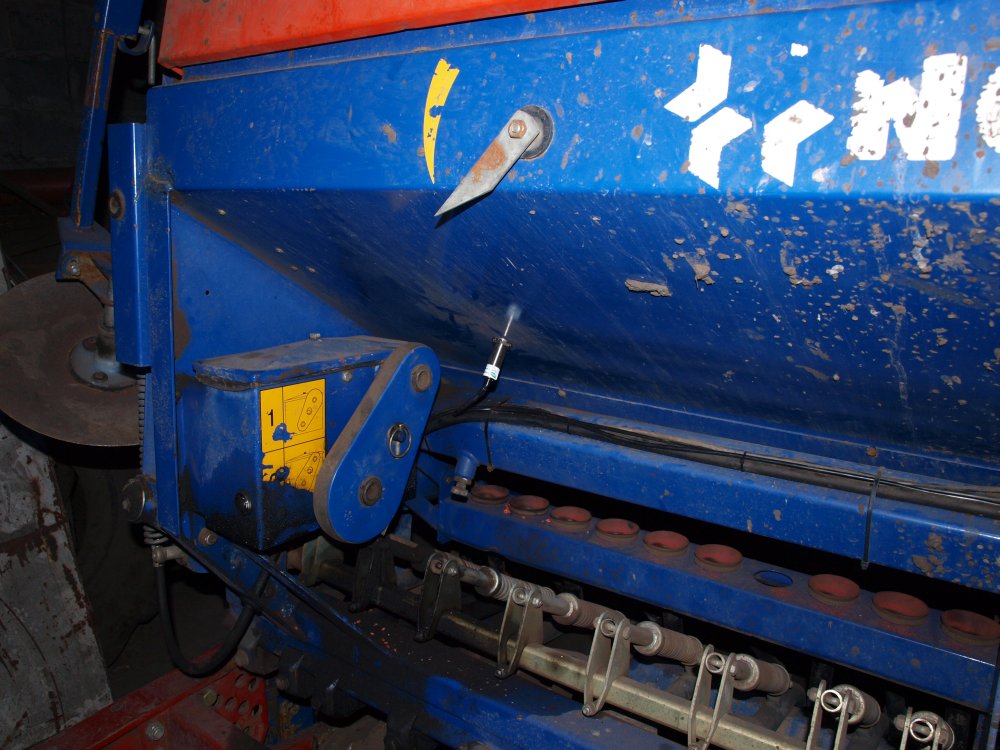

Czujniki niskiego poziomu ziarna zostały zamontowane w otworach wykonanych w dnie skrzyni nasiennej. Powinny być umieszczone na takiej wysokości, aby po wystąpieniu alarmu była możliwa praca jeszcze przez jakiś czas. Zalecamy, aby czujniki były tak wysoko, że po alarmie pozostanie jeszcze taka ilość materiału siewnego, aby można było wrócić po nowy materiał bez konieczności robienia tzw. "pustego przejazdu".

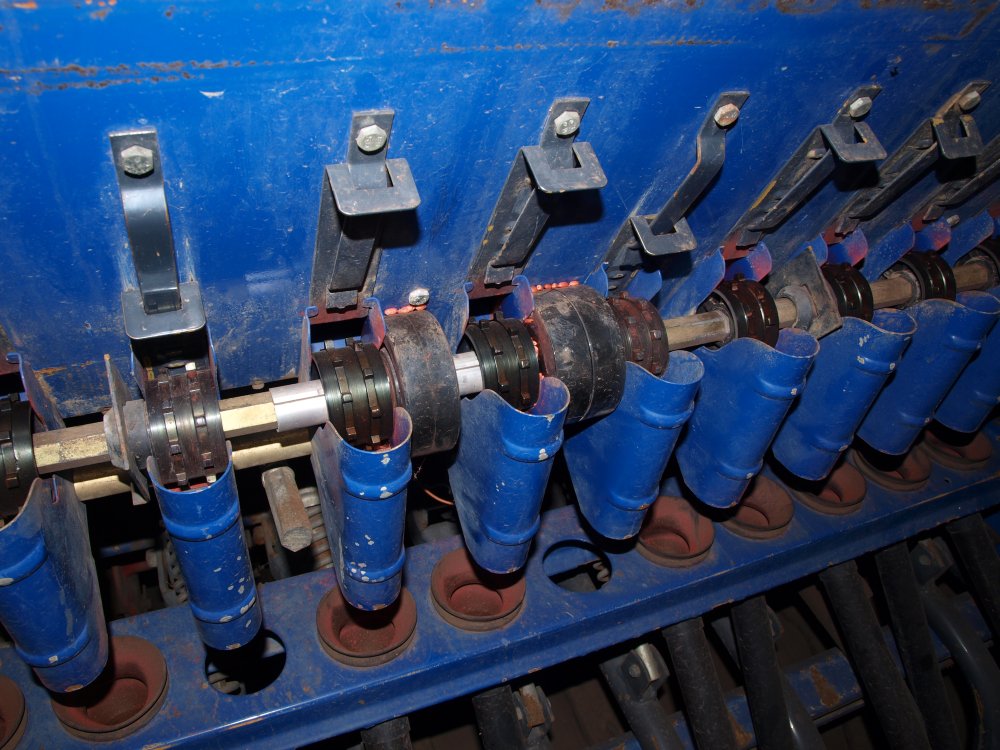

Do załączania ścieżek technologicznych (zatrzymywania aparatów wysiewających) wykorzystano fabryczne elektromagnesy - były sprawne i pracowały bez zastrzeżeń.
