Montaż licznika w Case Farmall A 95

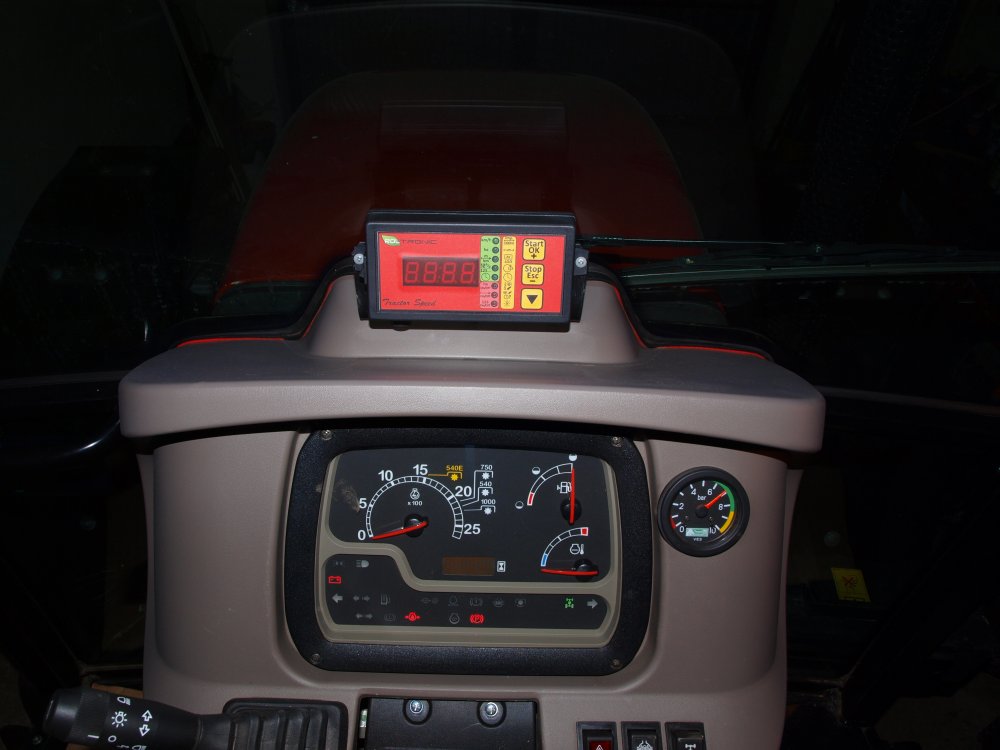

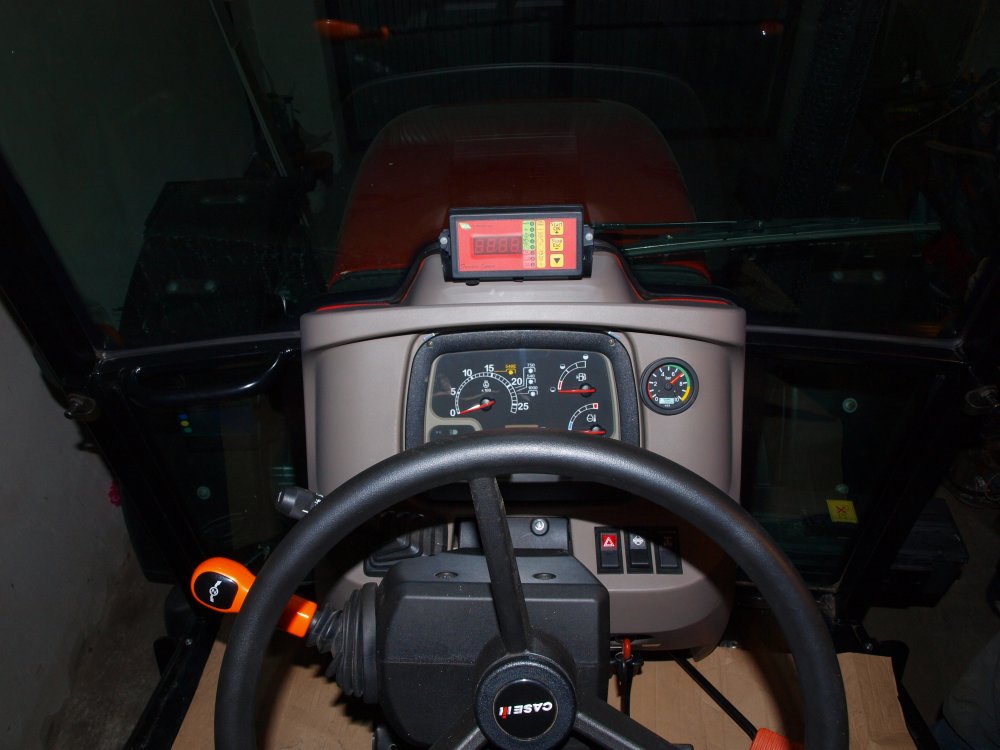

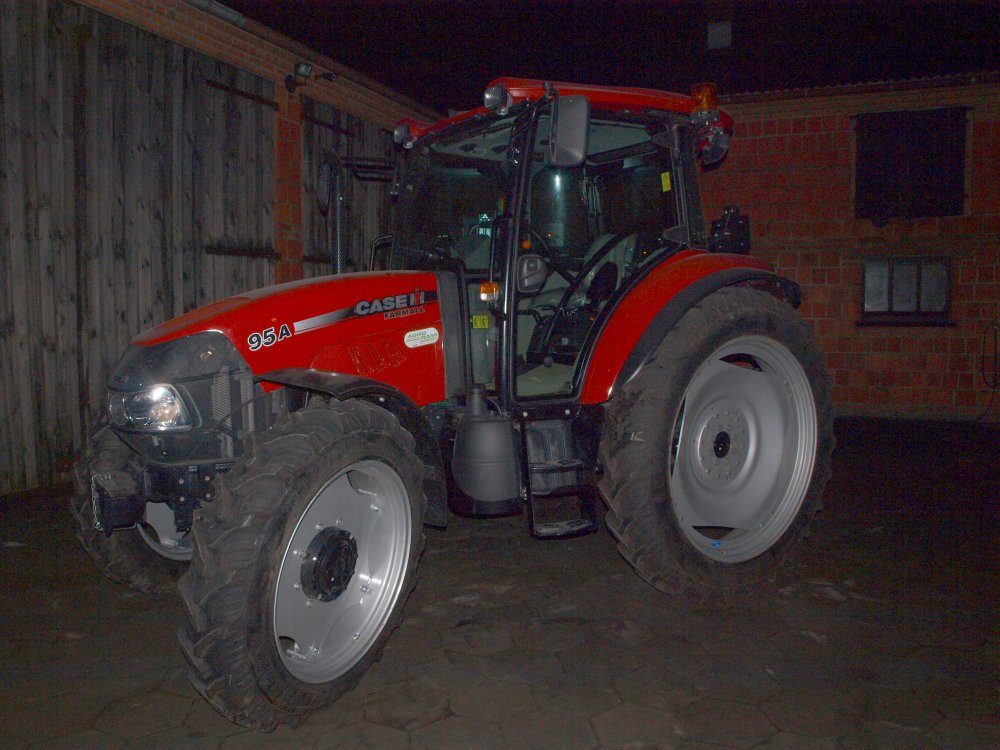

Zdjęcia przedstawiają montaż licznika Tractor Speed w ciągniku Case Farmall A 95.

Ciągnik jest wykorzystywany głównie jako pomocniczy do pracy z opryskiwaczem oraz rozsiewaczem nawozów. Fabrycznie nie był wyposażony w prędkościomierz.

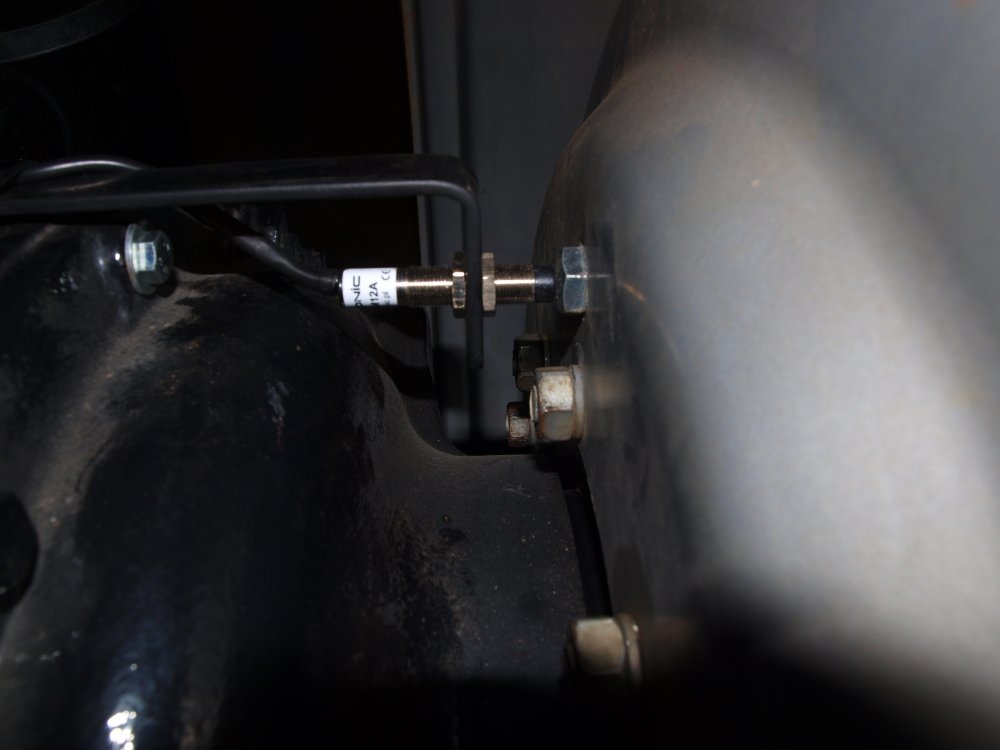

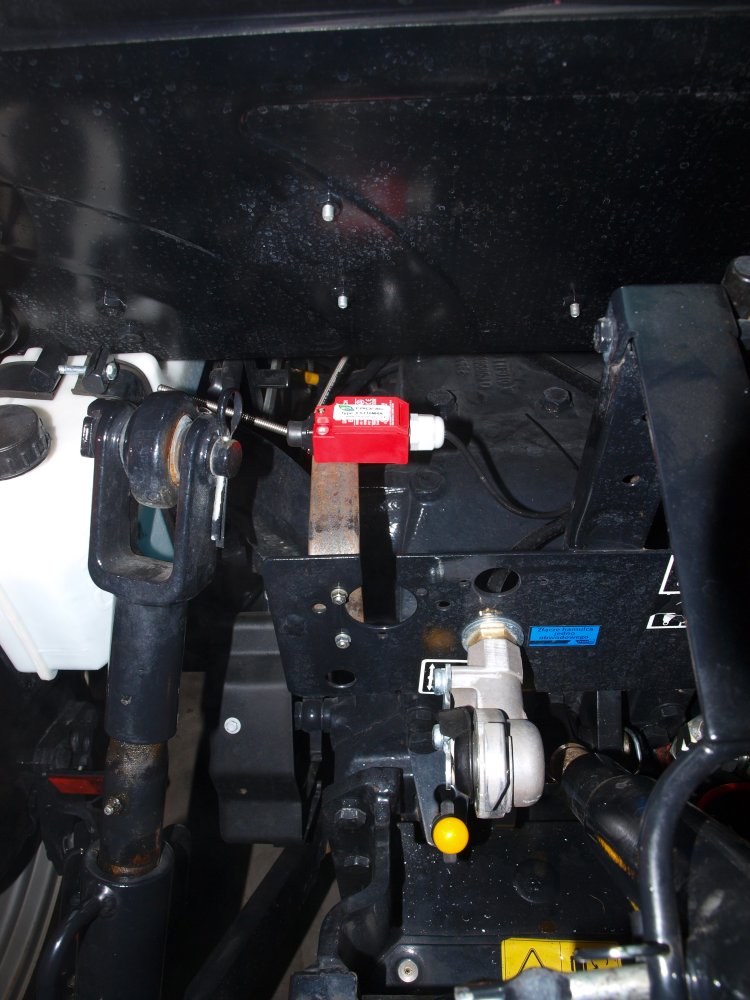

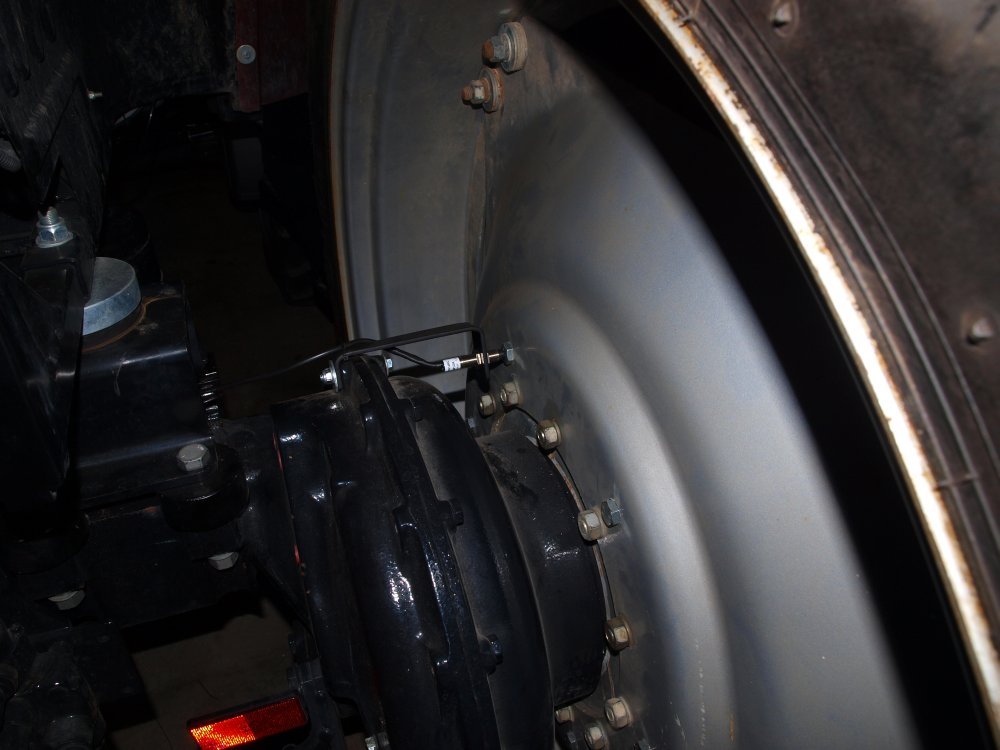

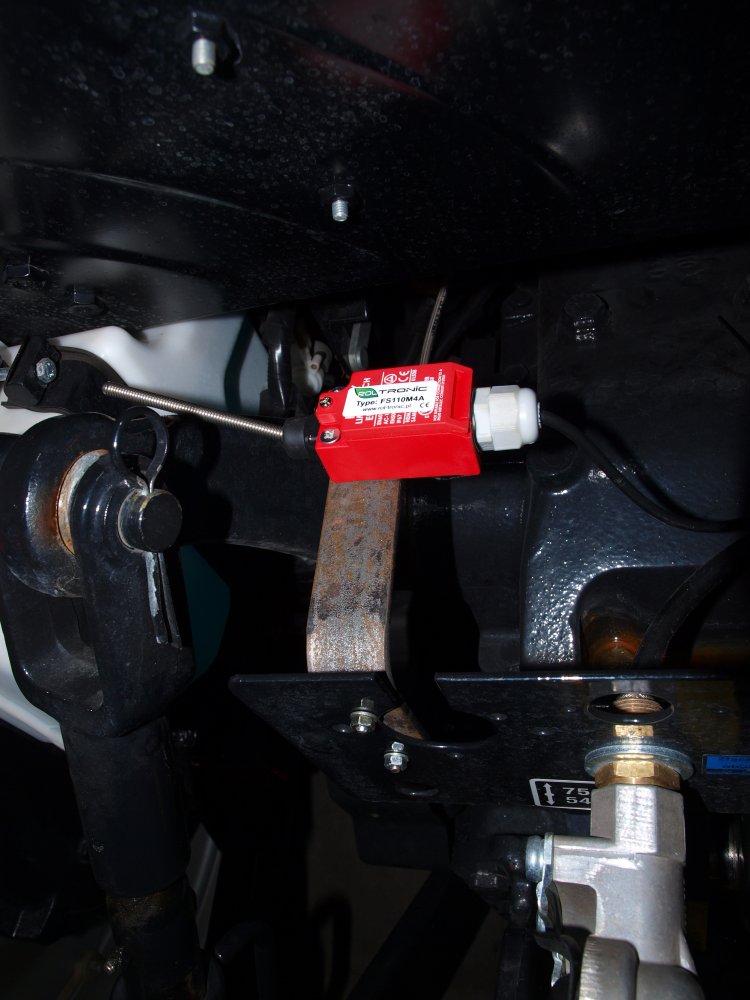

Czujnik prędkości jest zamontowany w odległości ok. 2mm od szpilki. Natomiast palcowy czujnik TUZ jest wychylany, gdy TUZ jest w górnym położeniu.

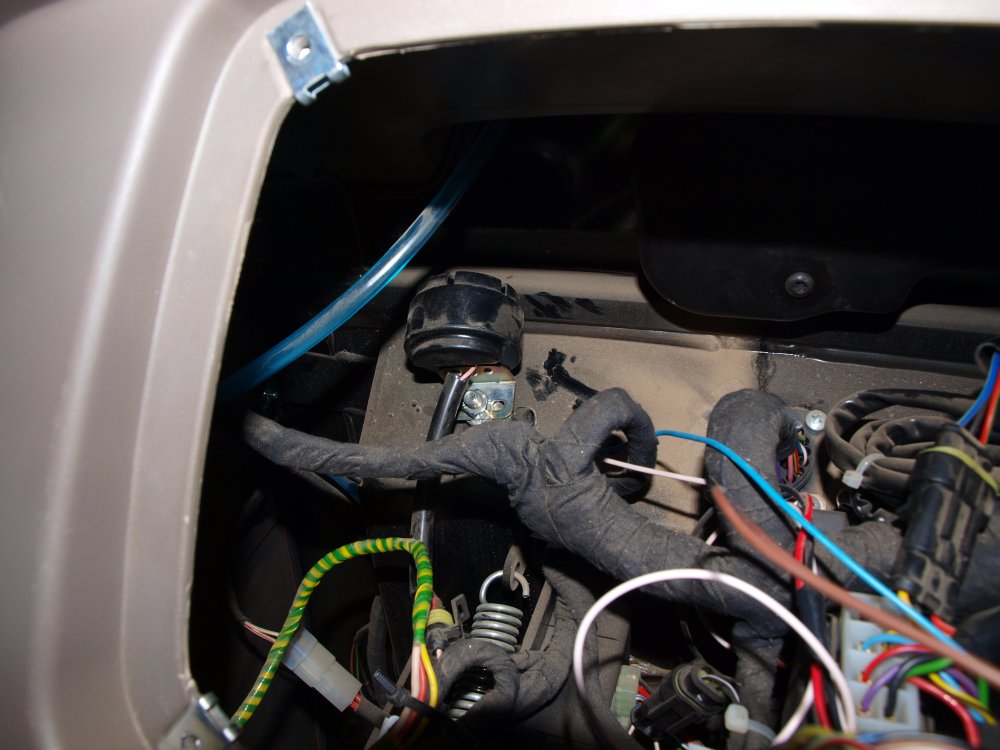

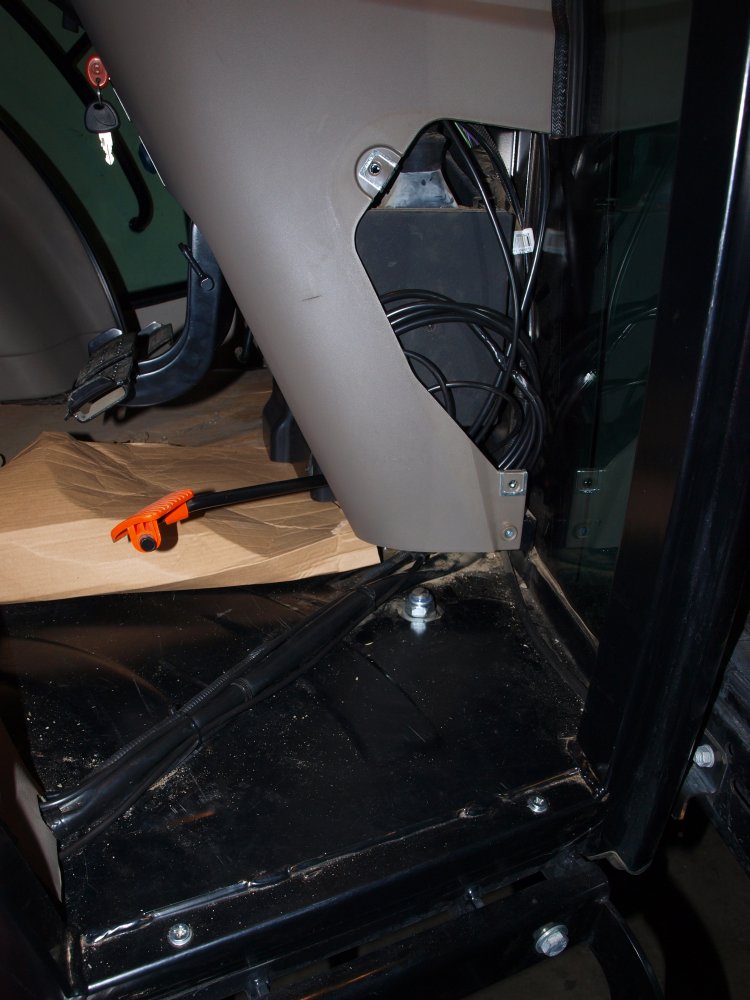

Przewody zostały poprowadzone pod kabiną i wprowadzone do kabiny z prawej strony u dołu błotnika. Do kolumny z zegarami biegną wzdłuż fabrycznej wiązki (jest na nią przygotowane wgłębienie w gumowej wykładzinie kabiny).

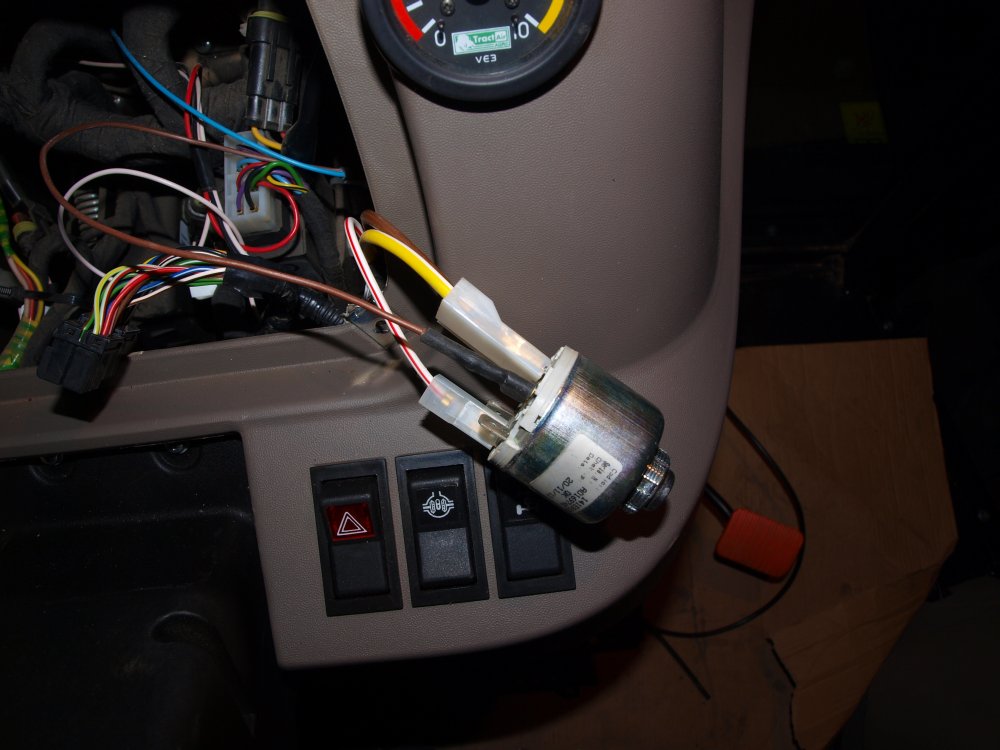

Zasilanie zostało wzięte prosto ze stacyjki - pozycja kluczyka "zapłon" posiadała wolny konektor. Z kolei masa została wzięta ze śruby mocującej buczek alarmowy.

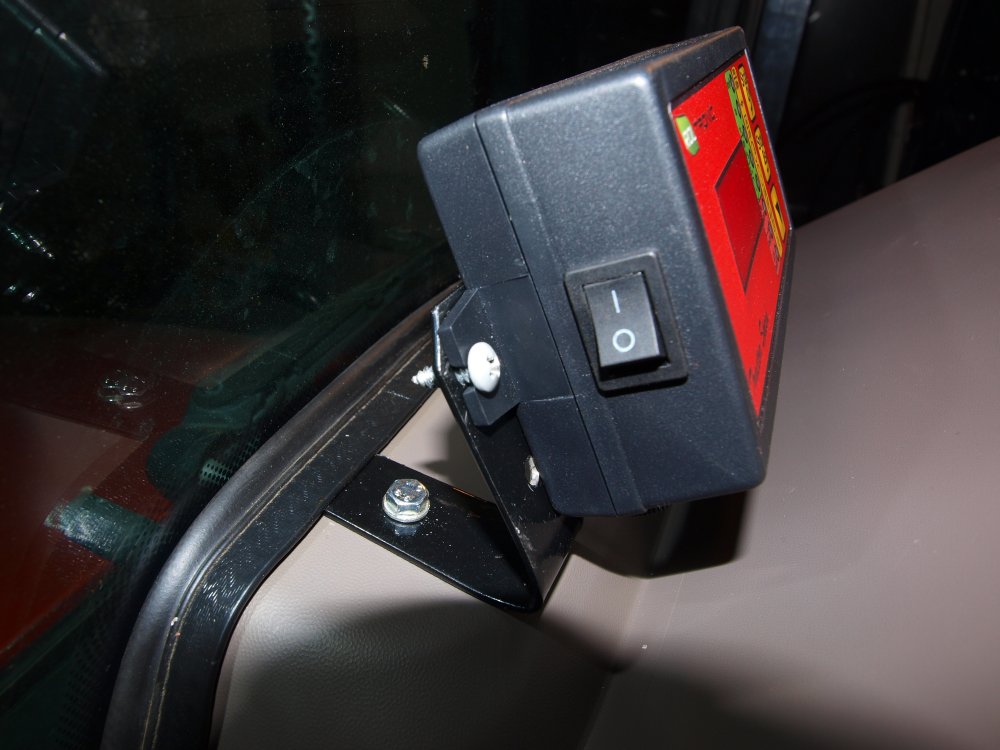

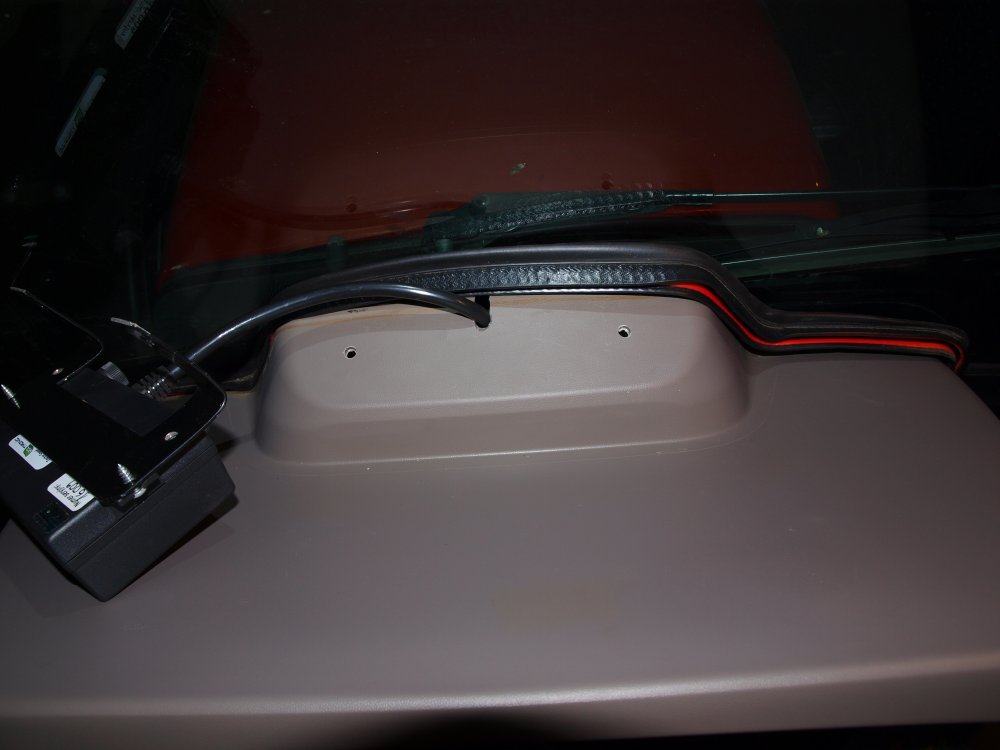

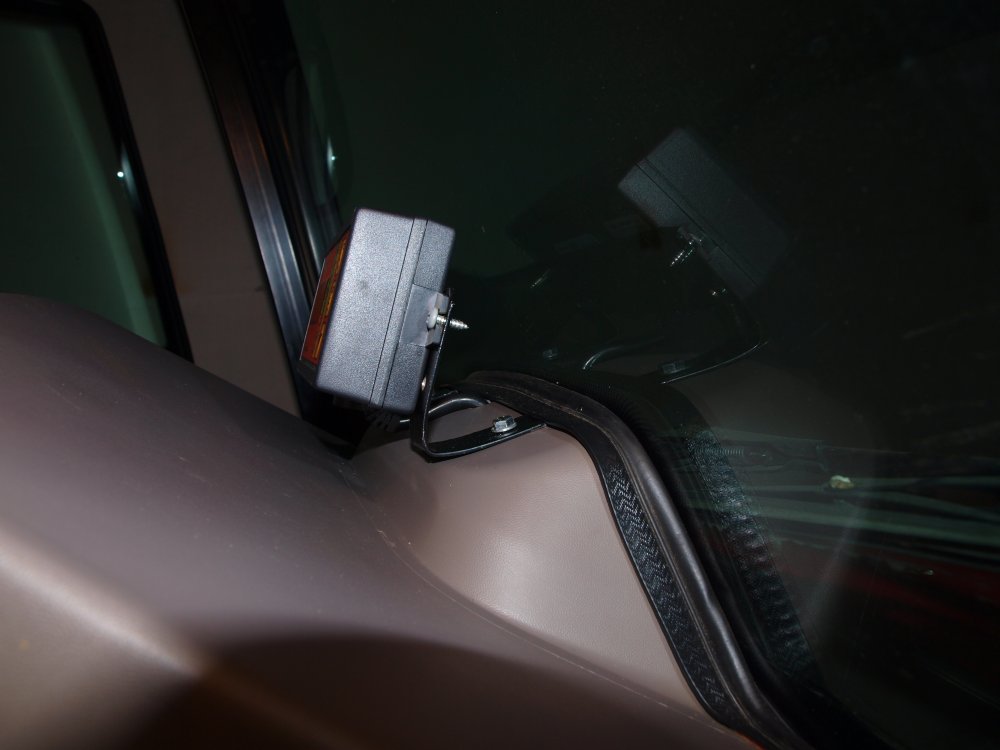

Do montażu licznika użyto lekko zmodyfikowanego (przyciętego) uchwytu od sterownika C.O.
